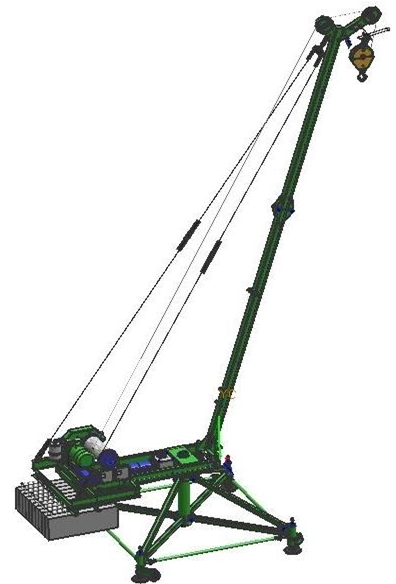

Кран стреловой поворотный КСП-1000 МАСТЕР-3 г/п 1000 кг предназначен для подъема, опускания и перемещения груза стрелой крана по окружности 360 градусов.
Кран стреловой Мастер-3 это полностью разборная конструкция, что позволяет выполнять доставку, сборку изделия силой двух человек с помощью средств малой механизации.
Если Вы решили купить кран КСП-3 Мастер, то в первую очередь необходимо учитывать технические возможности данного крана:

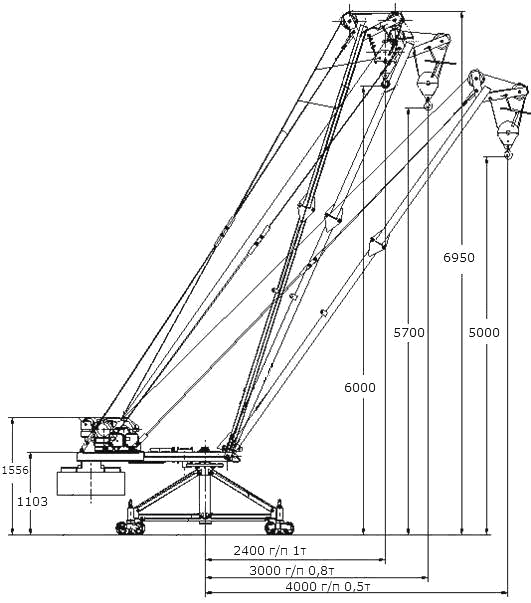

Кран стреловой поворотный КСП-1000 МАСТЕР-3 имеет 3 положения вылета стрелы - 2,4; 3,0 и 4,0 м.
 |
 |
|

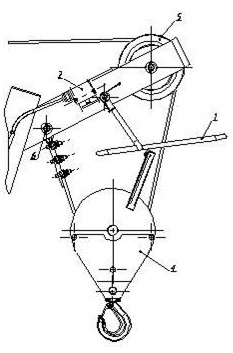

Двукратная запасовка крюковой подвески
Рис.1 г/п 1000 кг |

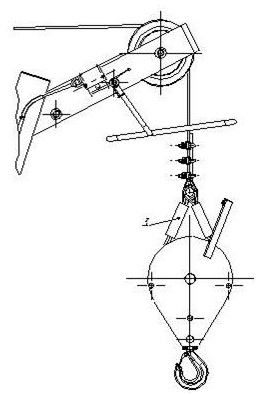

Однократная запасовка крюковой подвески
Рис.2 г/п 500 кг |
где 1 - рычаг ограничения подъема подвески; 2 - выключатель концевой; 3 - подвеска; 4 - петля; 5 - блок; 6 - ось.
При установке крана на любом основании максимальная грузоподъемность возможна только при двукратной запасовке каната (Рис.1) и она составляет:
- на вылете 2,4 м - 1,0 т; высота подъема от основания до крюка 6 м
- на вылете 3,0 м - 0,8 т; высота подъема от основания до крюка 5,7м
- на вылете 4 м - 0,5 т; высота подъема от основания до 5,0 м.
Максимальная грузоподъемность при двукратной запасовке каната составляет 1000 кг (см. Рис.1), максимальная высота подъема 50 м, под заказ 80 м.
Максимальная грузоподъемность при однократной запасовке каната составляет 500 кг (см. Рис.2), максимальная высота подъема 100 м, под заказ 160 м.

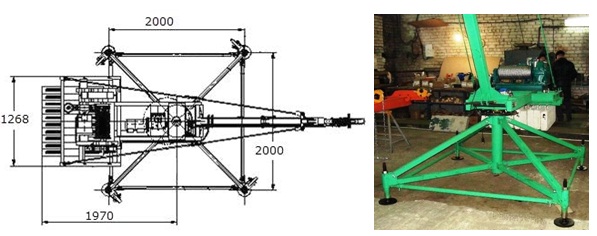

Габаритные размеры крана составляют:
Технические характеристики крана МАСТЕР-3 КСП-1000
| Характеристика |
Значение |
Максимальная скорость подъема/опускания груза, м/мин
при двукратной запасовке/при однократной запасовке |
22/44 |
| Скорость поворота поворотной части, оборотов в минуту |
1,37 |
| Угол поворота поворотной части, градусов |
+/-360 |
| Масса крана без контргрузов, кг, не более |
950 |
| Масса контргрузов, кг, не менее |
700 |
| Канат стальной 8,3-Г-1-ОЖ-Н-200 ГОСТ 2688-80, диаметр каната, мм |
8,3 |
| Приводной двигатель на лебедке грузовой - асинхронный АИР100L4 |
380В; 50Гц; 8,5А; 4КВт |
| Приводной двигатель на механизме поворота - асинхронный 5АИ80А6Е |
380В; 50Гц; 2,3А; 0,75Квт |
  Внимание! Кран стреловой поворотный КСП-1000 МАСТЕР-3 г/п 1000 кг - это переставной грузоподъемный механизм, который перемещается с помощью колесной пары (см. Рис.3)с одного участка работ на другой вручную.
Управление краном (подъем, опускание и перемещение груза стрелой крана) осуществляется с помощью подвесного кнопочного поста (смотри Рис.4). Место расположения крановщика возле крана.
Кран стреловой поворотный КСП-1000 МАСТЕР-3 г/п 1000 кг разрешен к применению на территории Республики Беларусь.
При покупке Крана стрелового поворотного КСП-1000 МАСТЕР-3 г/п 1000 кг Покупатель получит сертификат соответствия Таможенного союза № ТС RU C-RU.АИ24.В.00094 срок действия с 13.12.2013 по 13.12.2018 г.
|
