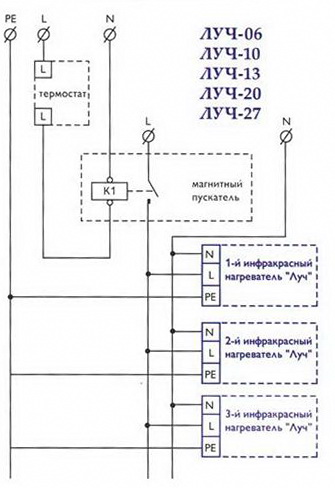

Схема подключения однофазных
инфракрасных обогревателей ЛУЧ с термостатом
и магнитным пускателем к однофазной сети |
Схема подключения однофазных
инфракрасных обогревателей ЛУЧ с термостатом
и магнитным пускателем к трехфазной сети |
 |
 |

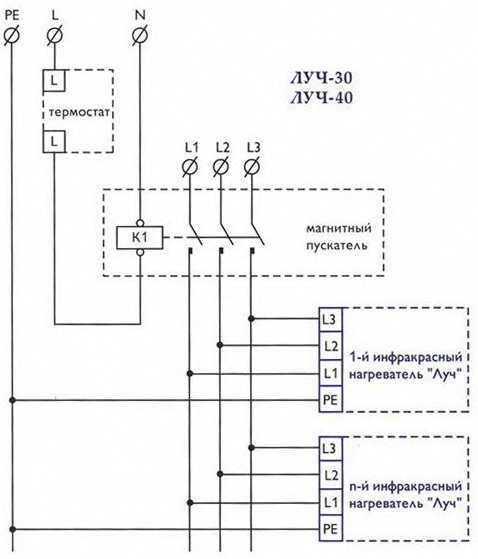

Схема подключения трехфазных
инфракрасных обогревателей ЛУЧ с термостатом
и магнитным пускателем |
 | РЕ - заземление
L, L1, L2, L3 - фаза
N - нейтраль
K1 - катушка магнитного пускателя
Внимание! Строительные леса высочайшего качества только от ООО “Гроссмеханик”, смотреть тут.

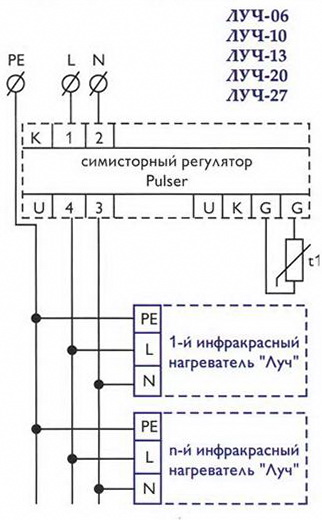

Схема подключения однофазных
инфракрасных обогревателей ЛУЧ
с симисторным регулятором Pulser |

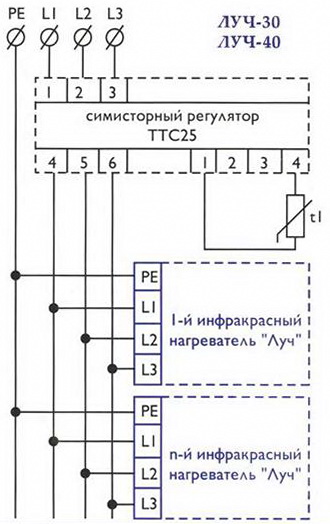

Схема подключения трехфазных
инфракрасных обогревателей ЛУЧ
с симисторным регулятором ТТС25 |
 |
 |
РЕ - заземление
L, L1, L2, L3 - фаза
N - нейтраль
t1 - выносной термодатчик
Максимальное количество инфракрасных обогревателей, подключаемое к симисторному регулятору
Модель |
Максимальное кол-во обогревателей,
подключаемых к регулятору Pulser |
ЛУЧ-06 |
5 |
ЛУЧ-10 |
3 |
ЛУЧ-13 |
2 |
ЛУЧ-20 |
1 |
ЛУЧ-27 |
1 |
Модель |
Максимальное кол-во обогревателей,
подключаемых к регулятору ТТС25 |
ЛУЧ-30 |
5 |
ЛУЧ-40 |
4 |
Сделать заказ и купить электрообогреватели Вы можете в каталоге товаров.
